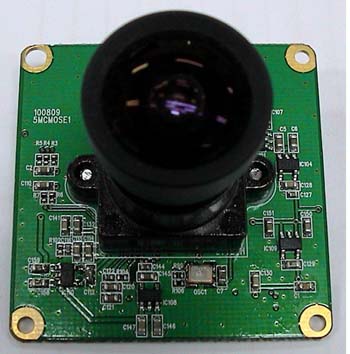

シリコンデバイス / 5M CMOSカメラモジュール 1/2.5” 5M CMOSカメラモジュール
- 1/2.5”500万画素CMOSイメージセンサーを採用したカラーボードカメラ。
- ノイズが少ない鮮明な画質の映像を
実現したシングルボード（1枚基板）の構成。
- ISP: MtekVision社のMV9329を使用。
* MV9329の特徴 *
JPEG encoder
5M pixel
ISP : 5x5 Interpolation
Color Temperature Detection (CTD)
False Color Suppression (FCS)
Digital Image Stabilization (DPC)
Adaptive Luminance
Image scalar
4Channel PWM
Auto focus
Optical Zoom
High Sensitivity Shot (HSS: High ISO)
2 Ch Serial I/F
Parallel I/O (Package Option)
製品説明
重量：約 27 g外形寸法：40.0±0.05 X40.0±0.05
レンズ仕様；f=3.0mm, F=2.0 (モデル名 : H0320KP)
使用イメージセンサ：1/2.5”500万画素CMOSイメージセンサ (APTINA社製: MT9P031)
最大有効画素数：2,592(H) x 1,944(V)
電源電圧範囲：DC 3.3V±10%
消費電流：190〜200mA(sample品)、量産時には協議が必要
動作温度 温度：-10℃〜60℃
湿度：85%以下（但し、結露しないこと）
保存温度 温度：-20℃〜70℃
湿度：90%以下（但し、結露しないこと）
製品仕様
デバイス情報
１．出力信号形式: CCIR 656 8bit YCbCr 4:2:2２．機能制御: I2C インターフェイスによる
・ WDR ON/OFF、フリッカーレス
・ 低速度シャッター制限
・ BLCエリア
・ コントラスト、AGCゲイン、APTゲイン
・ ホワイトバランス Rシフト/Bシフト
・ 解像度切り換え(5mega/1.3mega/VGA)
・ エリア切出し
・ 左右上下反転
