Intersil / TW9908

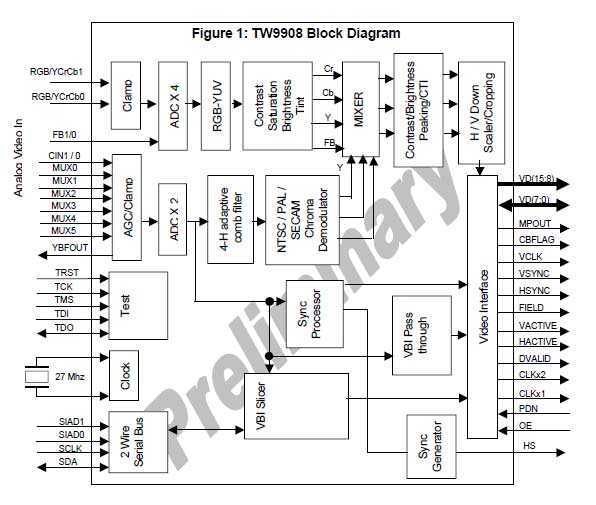

TechwellのTW9908は、マルチメディアアプリケーション用にデザインされた、RGBミキシングと高品質のダウンスケーラーを兼ね備えたマルチスタンダードコムフィルタービデオデコーダーです。TW9908はミックスシグナルの 3.3V CMOSテクノロジーを使うことにより、低コスト・低電力のインテグレーションを実現しました。製品説明
TechwellのTW9908は、マルチメディアアプリケーション用にデザインされた、高品質の NTSC/PAL/SECAM ビデオデコーダーです。ミックスシグナルの 3.3V CMOSテクノロジーにより低電力でのインテグレーションを実現しました。TW9908のアナログフロントエンドには、コンポジットビデオ、Sビデオ、コンポーネントビデオ(YCrCb)、SCART RGBを含む多様なアナログビデオ入力標準を受信可能な6個の独立した低ノイズアナログチャンネルを備えます。
アナログFBをサポートすることにより、コンポジットまたは YCrCb/RGBSのビデオ入力のミキシングが可能です。同時に4個までのコンポジット入力または2つのSビデオ入力または2つのYCrCb入力、または2つのSCART RGB入力に接続が可能で、ソフトウェアにより相互に切替えることができます。
フロントエンドにすべての必要な回路を含むことでシステムデザインをシンプルにしています。AGCとクランプ回路、6つの9bitアナログからデジタルへのコンバーター（ADC)により、入力信号をデジタル信号に変換します。
TW9908は輝度と色差の分離に独自の適応型コムフィルターを用い、高品質のビデオを実現しています。画像補正には、2次元ピークコントロール、ノイズ減少、色トランジエント改善機能が含まれます。
高度な同期処理により、早送り、巻き戻し、ポーズ中のビデオによるような非標準の信号でも安定した画像を表示できます。
高品質のスケーラーは、マルチタップ多層デシメーションフィルターを使い、ぎざぎざ効果を減少させます。また、出力画像を、任意の割合でクロッピングしてスケールダウンするようにプログラムすることもできます。
TW9908はフレキシブルピクセル接続をサポートし、YCbCr (4:2:2) データストリームを 8-bit または16-bit データパスに出力します。出力は VMI 1.4 互換です。
2ワイヤーシリアルMPUインターフェースにより、システムインテグレーションを簡単にしています。すべての機能はこのインターフェースにより、制御可能です。
製品仕様
デバイス情報
-２ワイヤーMPUシリアルバスインターフェース-パワーダウンモード
-消費電力0.6W(ティピカル）
- 5V トレラント I/O
-全標準 27MHzクリスタル
-フィールドロックオーディオクロックジェネレーター
-高解像度スクエアピクセルフォーマット用に 24.54MHz と 29.5MHz クリスタルをサポート
-3.3 V 電源

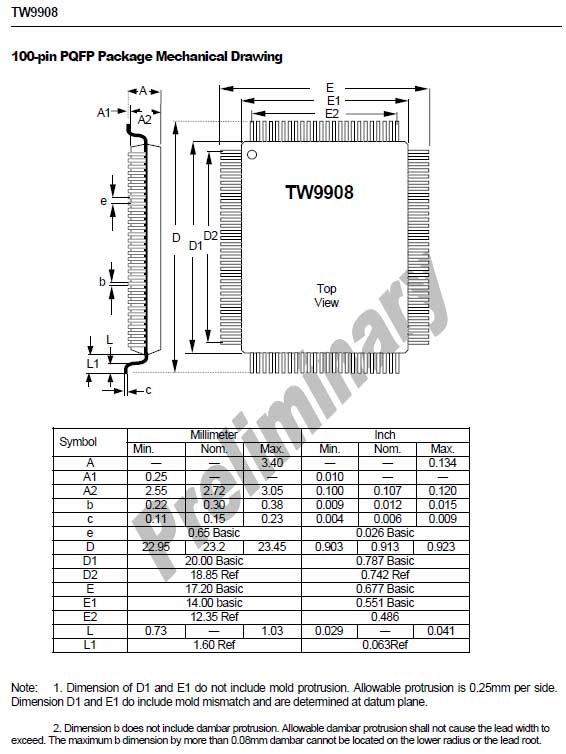

-100-pin PQFP package
